-
鄒小姐：13326633089 -
-
cac_sales@sina.com
在熱情如火的夏天里，小編今天要跟大家談一下保護白富美姐姐們一夏的好物——“防曬霜”。
物理防曬&化學防曬
防曬產品五花八門，其作用原理無非兩種：一種是散射，直接將紫外線反射出去，使紫外線無法直接照射到我們皮膚上；另外一種是吸收，吸收相應的紫外線波段，然后將光能轉化成熱能后散發出去，同樣避免紫外線能量傷害到皮膚。即所謂的物理防曬和化學防曬。
物理防曬劑最大的優點是不會光降解，其機理是反射紫外線，本身是惰性的，也不存在皮膚吸收的問題，這也是大家認為物理防曬劑比化學防曬劑安全的理由，不過，傳統的物理防曬劑制備工藝缺點也是很明顯的，防曬顆粒容易團聚、沉積，使用時膚感和手感不好，尤其是高spf的產品，為了保證防曬效果，必須添加大量的無機防曬劑（二氧化鈦、氧化鋅等），因此在皮膚均勻鋪展是個問題，同時使用時帶來粘膩感及假白問題也是讓美女們覺得非常不Happy。
啥是假白？如果擦多一點點，可能會收獲如下面容
而追求素顏的小姐姐是不可能接受這樣的結果滴！
為了改善這個情況，其中一個很重要的秘訣就是把防曬劑做成更小的顆粒，由于可見光的波長數量級在微米級別，尺寸比微米小很多的大部分粒子，比如納米粒子，基本是透明的，因此采用更小的氧化鋅有和二氧化鈦可以讓防曬產品變得透明，出現“素顏”特效。就在此時，此時物理防曬劑（或許用無機防曬劑來形容更加貼切），此時既能用物理的方式反射紫外線，也可像“化學防曬”一樣吸收紫外線”來為我們提供保護，兼具了物理防曬劑及化學防曬的功效。

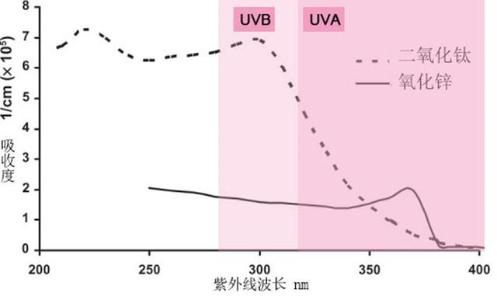

紫外線吸收曲線：二氧化鈦主要吸收UVB，氧化鋅光譜UVB及UVA光譜吸收
也就說無機防曬劑的防曬機制與其粉末粒徑大小有關。當粒徑較大（顏料級別）時，防曬機制是簡單的遮蓋作用，這類粉末在皮膚表面形成覆蓋層，把照射到皮膚表面的紫外線反射或散射出去，從而減少進入皮膚中的紫外線含量，就像一束光照在鏡子上被反射出去一樣，屬于物理性的屏蔽作用，所以也稱為紫外線屏蔽劑，防曬作用較弱。但隨著粉末粒徑的減小，此類防曬劑對紫外線的反射、散射能力降低，而對UVB的吸收性明顯增強，當粒徑小到納米級時，防曬機制是既能反射、散射UVA，又能吸收UVB，防曬作用較強。

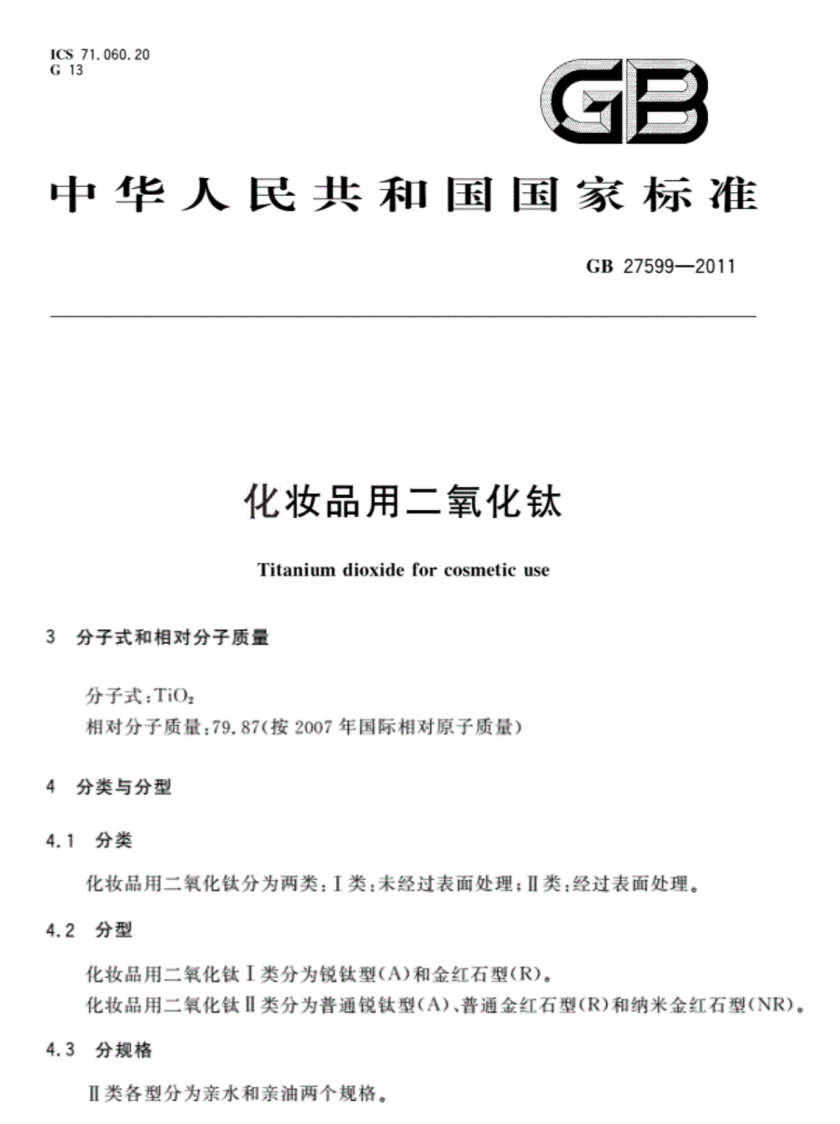

無機防曬劑：二氧化鈦及氧化鋅

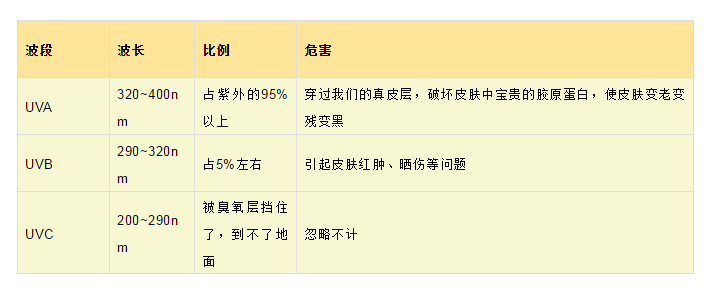

小科普：紫外線中的不同的UV波段
加點二氧化硅，防曬劑更好使
前面關于物理防曬的牛掰之處已經做了簡單的介紹，接下來看看該如何修正它的防曬粒子易團聚（粒子越小越是明顯），粘膩膚感不好，難灘涂均勻及產生對皮膚有害的自由基等問題。
氣相二氧化硅是大名遠揚的改善流體流變性能的好手，通過在防曬劑配方中的少量添加，可以在二氧化鈦和氧化鋅表面形成三維空間的保護，減弱顆粒之間的吸引力，降低團聚的可能性，使防曬產品體系更均勻、更穩定。同時提供了觸變性能，可以幫助產品在皮膚表面均勻的鋪展，改善涂抹時的膚感和手感。
除了流動性的問題，泛白假白問題也是需要解決的。為了讓防曬霜變得透明，我們把防曬粒子做小了，涂在臉上，確實不再假白的同時也讓無機防曬劑擁有吸收紫外線的能力（物理防曬與化學防曬及一手抓效率更高）但是與此這些小顆粒吸收了紫外線后會產生自由基的問題也非常值得我們關注的。
以二氧化鈦為例，納米二氧化鈦吸收紫外線后會產生自由基，從而加速皮膚的老化，對皮膚造成危害，因此使用納米二氧化鈦需要減弱或從根本上消除其光學活動，從而降低其危害性。首先，二氧化鈦晶型有金紅石及銳鈦礦兩種，前者可通過后者煅燒制得，研究表明金紅石的光活性比銳鈦礦較弱，因此，從保持穩定，增強屏蔽作用，降低其光危害的角度出發，在化妝品中應盡量采用金紅石型二氧化鈦。但即便是采用了金紅石晶型，其光催化活性也是不能被忽略的，因此用于化妝品中的二氧化鈦需進行需進行表面處理，以降低其光學活性，常用的二氧化鈦表面處理技術一般分為無機處理和有機處理兩類，其中在化妝品領域使用的二氧化鈦一般采用無機處理。
鋁和硅是兩種最重要的表面處理劑，目前國外生產的鈦白粉幾乎全是用這兩種或其中一種包膜處理的。用氧化鋁包膜的鈦白粉可以反射紫外線，使涂料的抗粉化性能增強，而硅包覆的鈦白粉的親水性比較好。如果依次用鋁和硅（也可以先加硅后加鋁）的化合物包覆在顆粒表面，則產品就會同時具有單獨用硅和單獨用鋁兩種包膜方法所得產品的優點。硅鋁復合包膜時，三氧化二鋁和二氧化硅的質量比不同可以獲得不同的效果。另外硅鋁復合包膜存在著一個包膜次序問題。在進行硅鋁復合包膜二氧化鈦時，例如硅鋁比率小于2的鋁硅先后包膜二氧化鈦，既能提高二氧化鈦的水分散性也能降低二氧化鈦的光活性。
版權聲明：
本文為粉體圈原創作品，未經許可，不得轉載，也不得歪曲、篡改或復制本文內容，否則本公司將依法追究法律責任。
